特種氣體分類及生產工序

特種氣體的主要生產工序包括氣體合成、氣體純化、氣體混配、氣瓶處理、氣體充裝、氣體分析檢測。氣體合成是將原料在特定壓力、溫度、催化劑等條件下，通過化學反應得到氣體粗產品。氣體純化是通過精餾、吸附等方式將粗產品精制成更高純度的產品。

氣體混配是將兩種或兩種以上有效組分氣體按照特定比例混合，得到多組分均勻分布的混合氣體。

氣瓶處理是根據載氣性質及需求的不同，對氣瓶?jī)?nèi)部、內壁表面及外觀進行處理的過程，以保證氣體存儲、運輸過程中產品的穩定。氣體充裝是指通過壓力差將氣體充入氣瓶等壓力容器；氣體分析檢測即為對氣體的成分進行分析、檢測的過程。

在上圖所示工序中，特種氣體提純是制備工藝的核心技術壁壘。特種氣體純度的提高，能夠有效提高電子器件生產的良率和性能。

電子特氣中水汽、氧等雜質組易使半導體表面生成氧化膜，影響電子器件的使用壽命，含有的顆粒雜質會造成半導體短路及線路損壞。

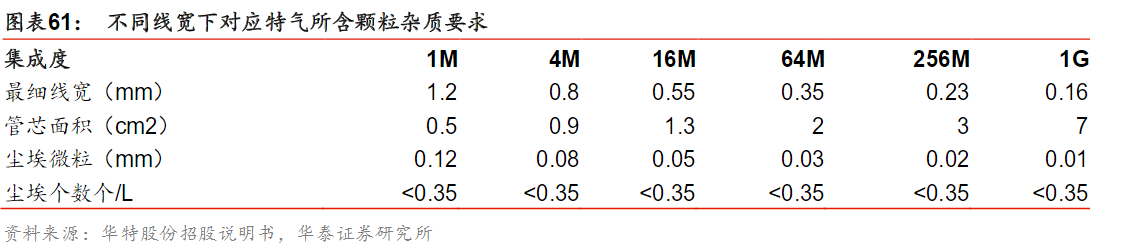

而伴隨半導體工業的不斷發展，產品的生產精度越來越高。以集成電路制造為例，其電路線寬已經從最初的毫米級，到微米級甚至納米級，對應用于半導體生產的電子特氣純度亦提出了更高的要求。

電子特氣純度提升的影響因素較多，難度較大。電子特氣純度提升的影響因素較多，主要包括三個方面：

1）氣體的分離和提純。

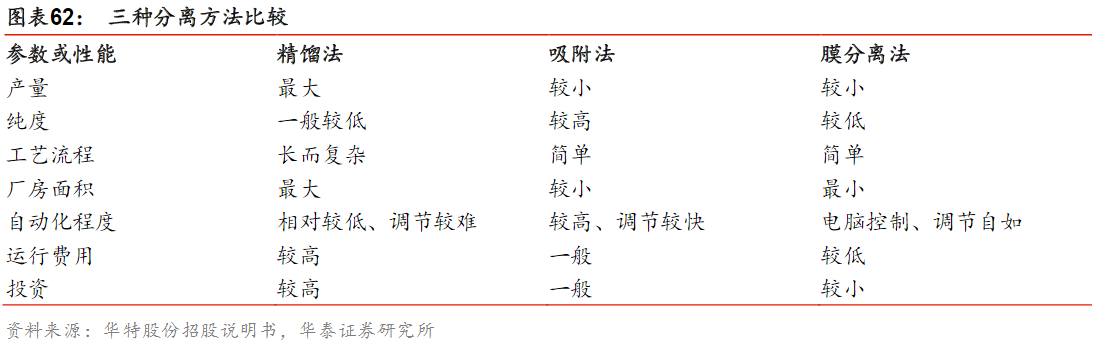

電子特氣的分離和提純方法原理上可分為精餾分離、分子篩吸附分離以及膜分離三大類，在實際提純分離過程中，為了達到更好的分離效率，往往會利用多種分離方法進行組合，工藝更為復雜。

2）氣體雜質檢測和監控。

隨著電子特氣的純度越來越高，對分析檢測方法和儀器提出了更高的要求，檢測限從最早的ppm級已經發展到ppt級。目前國外電子氣體的分析己經經歷了離線分析、在線分析(on-line)，原位分析等幾個階段。對于高純度電子氣體的分析，國外已開發出系統完整的分析測試方法和現場分析儀器。而由于我國電子特氣行業一直重生產而輕檢測，因此分析方法和分析儀器同國外廠商相比都比較落后。

3）氣體的運輸和儲存。

高純電子特氣得來不易，在儲存和運輸過程中要求使用高質量的氣體包裝儲運容器、以及相應的氣體輸送管線、閥門和接口，確保避免二次污染。而我國加工工藝整體落后以及不符合國際規范，市場主要被國外公司占據。國內電子特氣純度仍有待提升。目前國外電子特氣的純度一般在6個“9”（即99.9999%），而國內多在4—5個“9”之間，少數能達到6個“9”。
